كاشف Hikvision كهروضوئي سلكي ثنائي الشعاع بتردد قابل للاختيار | DS-PI-D100

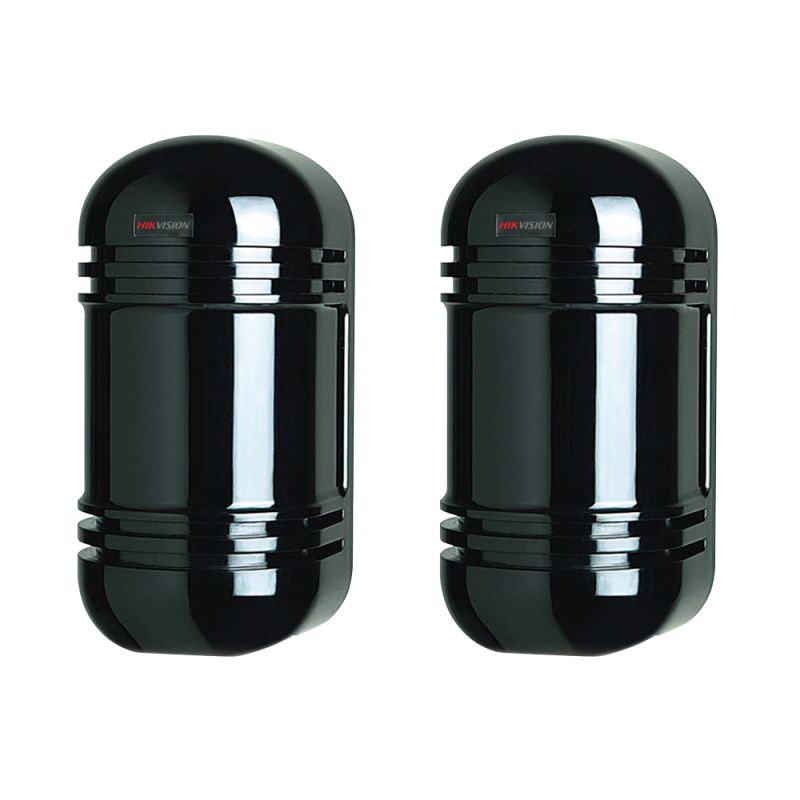

Hikvision DS-PI-D100/FM هو كاشف كهروضوئي سلكي ثنائي الشعاع (أشعة تحت حمراء نشطة) يتكون من جهاز إرسال وجهاز استقبال. يطلق جهاز الاستقبال إنذاراً عند انقطاع شعاعي الأشعة تحت الحمراء بين الجهازين معاً، بمسافة إنذار 100 m. يُستخدم على النوافذ والأسوار والجدران لكشف التسلل.
حماية ثنائية الشعاع لمسافة 100 m: يغطي الكاشف مسافة إنذار 100 m، وأقصى مدى وصول للشعاع 1000 m. ولأن الإنذار يحتاج إلى قطع الشعاعين في نفس الوقت، فإن مرور جسم صغير يقطع شعاعاً واحداً لا يطلق الإنذار.
تردد قابل للاختيار: يمكن اختيار أربع قنوات (CH1 إلى CH4). عند تركيب عدة أزواج من الكواشف قريبة من بعضها، يساعد ضبطها على قنوات مختلفة في منع التداخل بينها.
محاذاة سهلة: يمكن ضبط المحور البصري 180° (±90°) أفقياً و20° (±10°) عمودياً، مع منظار رؤية واضح من قطعة واحدة للمحاذاة الدقيقة. ومؤشرا استقبال الضوء وOK مع طرف الاختبار يساعدان على التأكد من محاذاة الشعاعين.
مصمم لحماية المحيط الخارجي: يتضمن التصميم حماية من المطر والغبار والحشرات، وحماية من الصقيع والندى، مع عدسة غير كروية (aspherical) عالية الجودة وأشعة عالية القدرة.
مخرجا الإنذار والعبث: يوفر مخرج إنذار بمرحّل Form C (قابل للتبديل NO/NC) ومخرج عبث منفصلاً، للتوصيل مع نظام إنذار سلكي. يعمل على جهد 10.5 إلى 24 V DC دون قطبية.
معلومات مهمة
- الطقم يتكون من جهازين (إرسال واستقبال) يجب تركيبهما متقابلين ومحاذاتهما.
- هذا كاشف سلكي: يحتاج إلى مزود طاقة DC (يوصى بـ 12 V DC) وتوصيل بمدخل نظام إنذار.
المواصفات الفنية
| الموديل | DS-PI-D100/FM |
| مسافة الإنذار | 100 m |
| أقصى مدى وصول | 1000 m |
| عدد الأشعة | 2 |
| طريقة الكشف | انقطاع الشعاعين في نفس الوقت |
| مصدر الضوء | IR LED |
| زمن الاستجابة | 50 to 500 ms |
| القنوات | 4 (CH1 to CH4) |
| مخرج الإنذار | Form C (NO/NC قابل للتبديل)، DC 30 V 0.5 A max. |
| مخرج العبث | Contact output 1b، DC 30 V 0.05 A max. |
| جهد التغذية | DC 10.5 to 24 V (بدون قطبية) |
| الجهد الموصى به | DC 12 V (بدون قطبية) |
| تيار التغذية | 55 mA |
| الضبط الأفقي | 180° (±90°) |
| الضبط العمودي | 20° (±10°) |
| المادة | غطاء أمامي PC، غطاء خلفي ABS |
| الأبعاد (H × W × D) | 194.5 × 83 × 82 mm |
| الوزن | حوالي 850 g (الإرسال والاستقبال) |
📄 ورقة البيانات: تحميل ورقة البيانات الرسمية Hikvision DS-PI-DXX/FM series (PDF)
